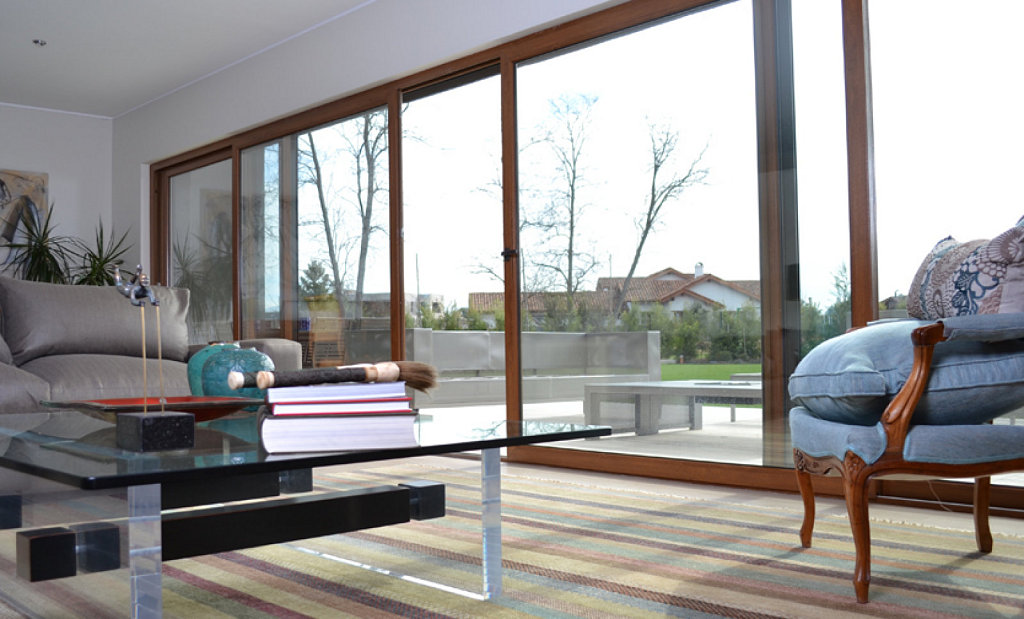

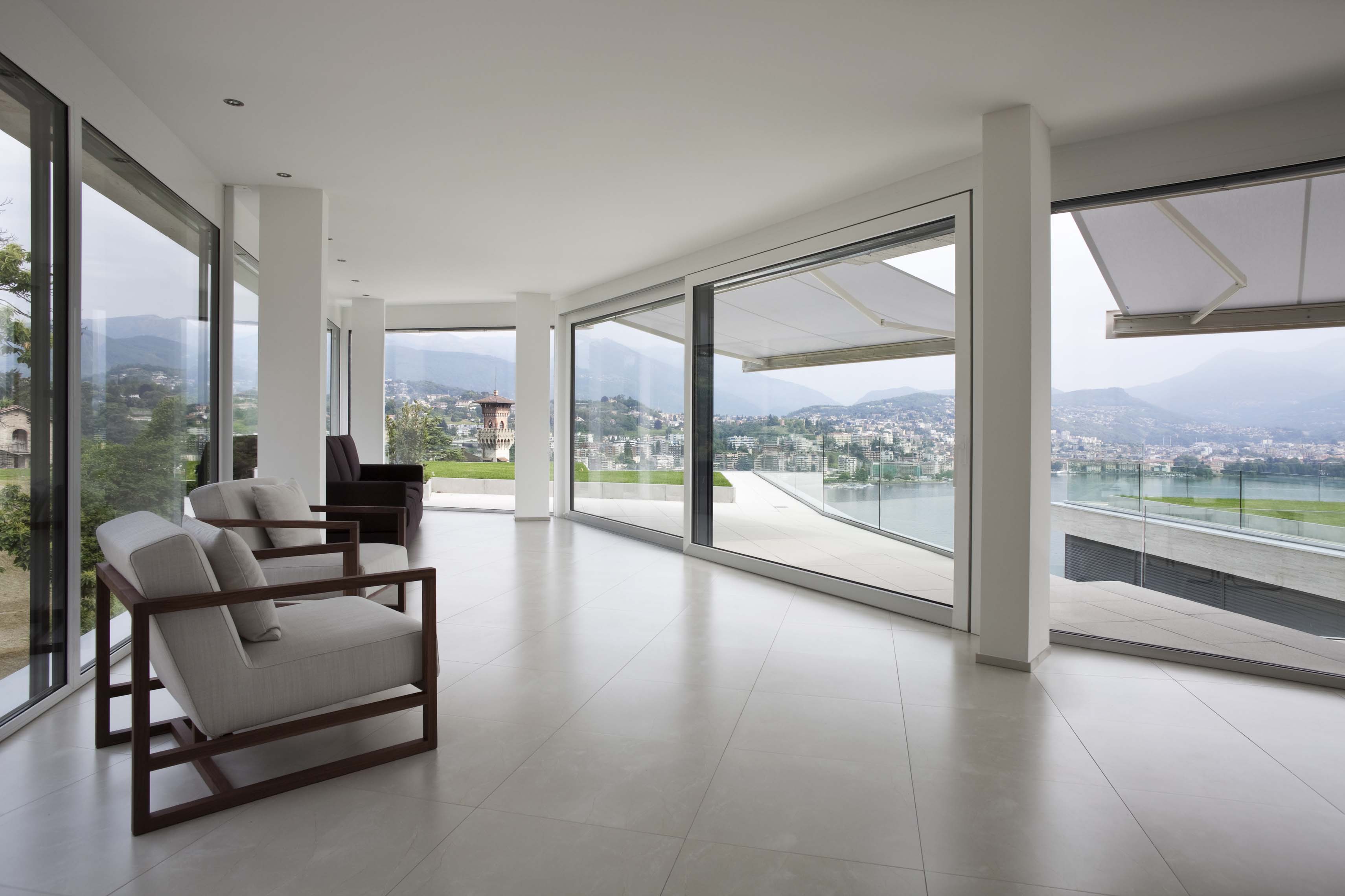

SCORREVOLE ALZANTE - PREMIDOOR 70 MM.

Il sistema di profili utilizzati nella realizzazione dei serramenti scorrevoli in linea con meccanismo alzante

dell’anta, è costruito con guarnizioni di tenuta in materiale TPE sul telaio e sull’anta, mentre la guarnizioni

da vetro sono in materiale EPDM secondo DIN 7863; gli estrusi utilizzano materiale PVC – U, ELP, 082-50-T28 ad alta resistenza agli urti e con stabilizzatori ecologici a base di calcio e zinco secondo la norma DIN EN ISO 1163.



TELAIO : il telaio è realizzato mediante un profilo ad imbotte in P.V.C. con dimensione minima in profondità di 168 mm, con all’interno un rinforzo tubolare estruso in lega primaria di alluminio dello spessore minimo di

23/10 di mm, uniti tra di loro mediante viti e distanziali.

La soluzione eseguita di serie prevede l’utilizzo a pavimento di una soglia in alluminio a taglio termico da 20,5 mm dove scorrono le ante. Tale esecuzione è certificata per la tenuta all’aria e all’ acqua migliorando l’isolamento termico ed acustico.



ANTA APRIBILE: L’anta ha una profondità di 70 mm opportunamente sagomata per consentire il

perfetto funzionamento sul telaio, con uno spessore minimo di 2,8 mm

L’anta è formata da quattro camere di isolamento con precamera esterna di ventilazione ed il drenaggio

L’anta è rinforzata con apposito rinforzo in alluminio sul traverso ed il montante dell’anta mobile in

corrispondenza dei carrelli e della chiusura, mentre le parti restanti sono rinforzate mediante profili in

acciaio zincato DIN EN 14713, con sagoma adeguata e spessore minimo di 2 mm

Vengono eseguite asole di ventilazione e drenaggio.

I fermavetri applicati all’interno sono del tipo ad aggancio continuo su tutta la lunghezza, senza viti in vista.



GUARNIZIONI: Il sistema di tenuta all’aria è realizzato sulle ante mobili, su quelle fisse e sul telaio mediante guarnizioni in TPE e con appositi stampati presso iniettati. Le guarnizioni sono, una nella battuta esterna del telaio, una nella battuta intermedia dell’anta, e l’altra nella battuta interna dell’anta; due guarnizioni a contenere il vetro, una esterna sull’anta ed una coestrusa sul fermavetro.



RINFORZI – SALDATURA – FERRAMENTA – VETRATURA : vedi caratteristiche comuni per tutti

sistemi.



PRESTAZIONI :

Le classi di appartenenza sono riferite ad un serramento a due battenti con apertura di un battente ad anta e

ribalta delle dimensioni di mm L 3500 x H 2295 mm vetro camera 6-16-6

Classe 4 di Permeabilità all’Aria secondo UNI EN 12207

Classe 9A di Tenuta all’Acqua secondo UNI EN 12208

Coefficiente Uf del nodo 1,9 W/m2K -
